dotShell (또는 dotRBA) 510어댑터 접점 맞추기

페이지 정보

wwwa 쪽지보내기 자기소개 아이디로 검색 전체게시물  (210.*.64.213) 작성일 님이 2020년 01월 19일 20시 04분 에 작성하신 글입니다 모바일 3,010 읽음

본문

dotShell 또는 dotRBA 사용시 510어댑터가 인식을 못하는 경우가 종종 있습니다.

특히 저처럼 dotShell을 여러개 사용하거나 또는 dotRBA용 510어댑터를 dotShell에도 사용할 때 문제가 발생하는 경우가 있을 수 있습니다.

저도 dotRBA 사용시에는 아무 문제 없었던 510어댑터가 dotShell 사용시에는 접지가 안되는 문제가 발생하더군요.

아마도 dotShell 제작시 조금 더 타이트한 치수로 포스트 튜브를 설계해서 그런 것 같네요.


이곳 게시판에 이런 문제로 고생하시는 분들이 보여서, 해결하는 방법을 사진과 함께 올려봅니다.

간단하지만 몰라서 괜히 스트레스 받으실 분들께 별거 아니지만, 미미하나마 도움이 되길 빌어봅니다.




1. 도구 준비 (대략 1.5미리 가이드봉 두께의 도구)





2. 어댑터 하단 정중앙의 핀에 가이드봉을 맞춰 눌러서 분해

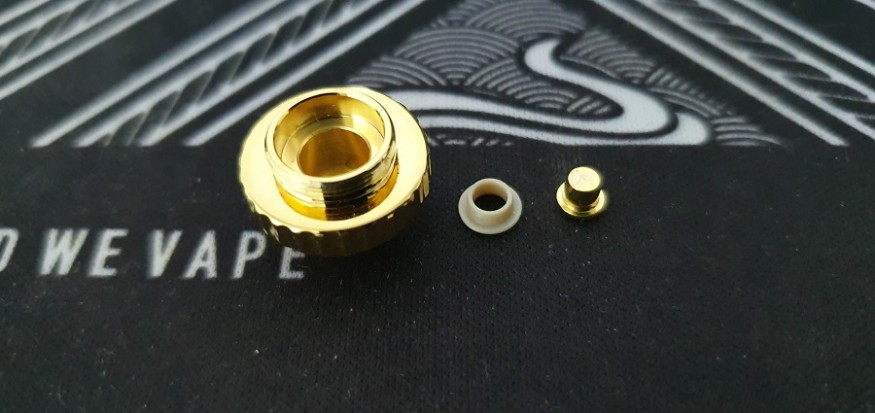

3. 어댑터 완전 분해 (본체+절연체+접지핀)

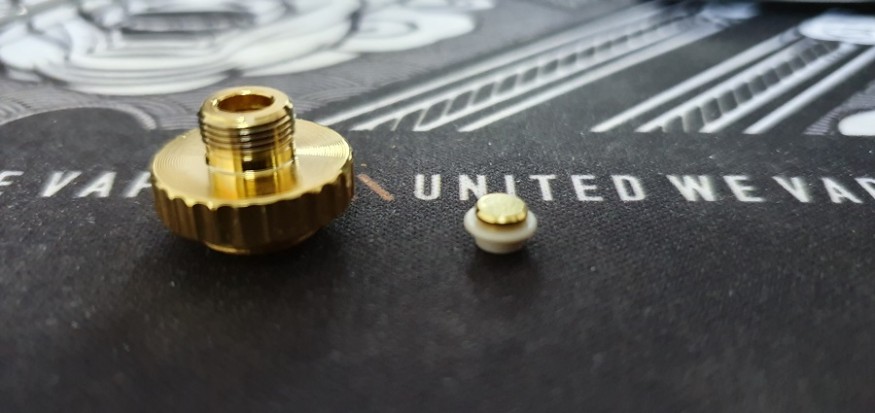

4. 접지핀과 절연체만 결합





5. 결합된 핀과 절연체 집어넣기

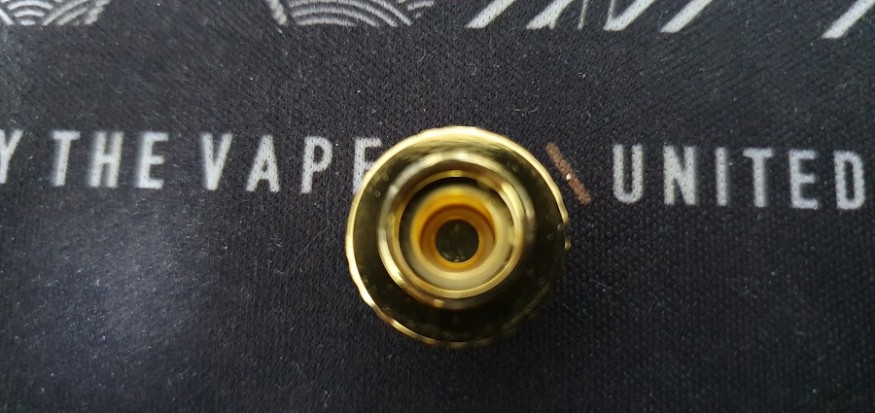

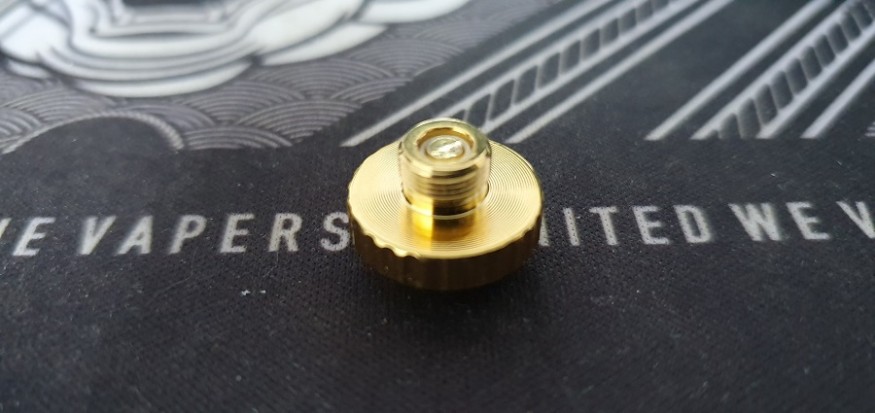

6. 살짝만 집어넣은 모습 (안쪽과 바깥쪽)

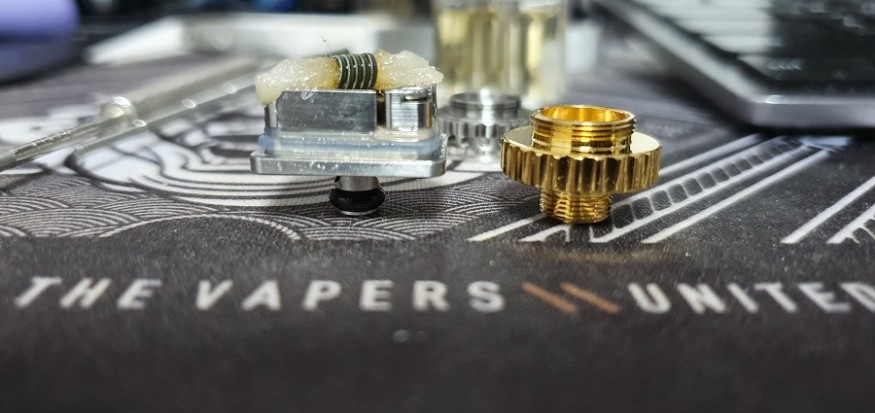

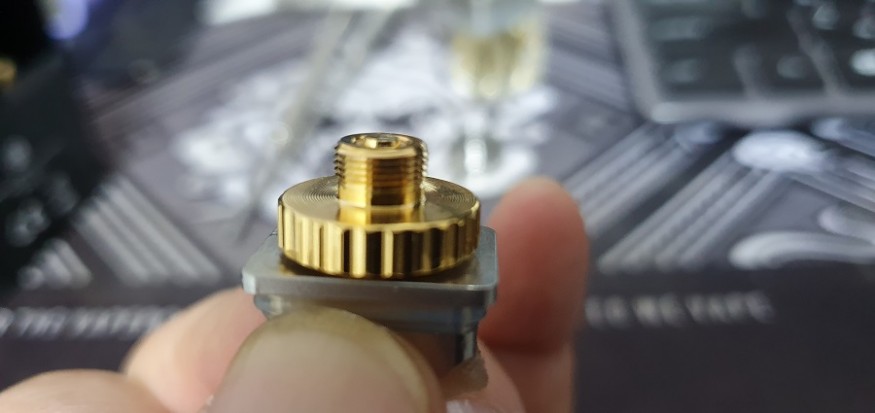

7. 덱을 결합시키면서 자연스럽게 접지시키며 핀을 돌출시키기

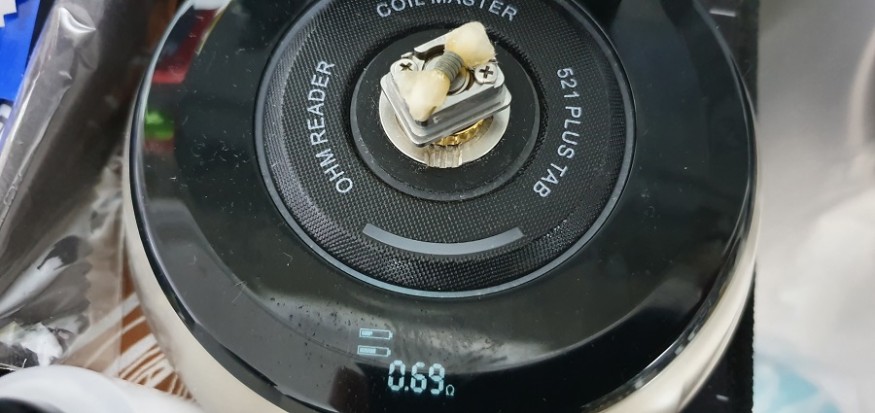

8. 제대로 인식되는 코일







그럼 글 읽어주신 모든 분들, 편안한 일요일 밤 되세요^^;;;

추천 3
  • 페이스북으로 보내기
  • 트위터로 보내기
  • 구글플러스로 보내기
1 2
  • b0
  • b1

댓글 8

inca1300님의 댓글

inca1300 쪽지보내기 자기소개 아이디로 검색 전체게시물 (110.*.59.20)
회원아이콘 와 진짜 감사합니다 ㅜㅜ 이거 때문에 에어홀 조절부 끼운채로 닷 aio에 핀셋으로 고정하고 코일 핫스팟잡았는데 이대로 하니까 바로 고쳐지네요

용가리모모님의 댓글

용가리모모 쪽지보내기 자기소개 아이디로 검색 전체게시물 (175.*.193.14)
회원아이콘 좋은 팁 감사드립니다.
그럼에도 전 안되네요 ㅠㅠ
shell의 510, rba의 510 둘다 해봐도 인식 못하네요.
내일 구매처에 문의드려봐야겠습니다.

wwwa님의 댓글

wwwa 쪽지보내기 자기소개 아이디로 검색 전체게시물 (223.*.11.245)
회원아이콘 @용가리모모안타깝네요...
그럼 제품 자체의 문제일 수도 있겠네요...
아, 그런데 포스트 튜브를 스페어로 바꿔 끼우시고도 테스트해 보셨다고 하셨는데, 그때 절연체 확인해 보셨는지요?
포지티브 포스트를 받치고 있는 절연체 파손은 없는지?
그리고 포스트 튜브 위쪽 가느다란 절연체의 파손은 없는지?
확인해봐야 할 것 같네요...
특히 포스트 튜브 절연체는 스페어에는 끼워져있지 않기 때문에 원래 것을 빼서 끼워줘야 합니다.
한번 확인해보시고, 이상 없으시면 다시 한번 테스트해보시고, 그래도 안되면 구입처에 문의해보시는게 좋을 것 같네요.

*포지티브 포스트 절연체 : https://evape.kr/bbs/board.php?bo_table=review&wr_id=74075 의 (10)번 그림 중앙의 절연체

* 포스트 튜브 절연체 : 위 그림 왼쪽의 튜브 위쪽 절연체 또는 https://evape.kr/bbs/board.php?bo_table=review&wr_id=74165 의 (4)번 그림의 절연체
