칼리번 분해하기 - 흡압센서 수리

페이지 정보

싸이커스 쪽지보내기 자기소개 아이디로 검색 전체게시물  (221.*.106.235) 작성일 님이 2019년 11월 27일 00시 02분 에 작성하신 글입니다 8,008 읽음

본문

추후 칼리번 수리를 위해 분해하실 분들을 위해 분해기를 남겨둡니다.

--------------------------------------------------------------










최근에 구매한 칼리번 레드!



이전에 구매해서 잘 쓰고 있는 블루와는 다르게



레드는 오자마자 흡압센서가 불량인지 흡입하면 첫흡입부분만 버닝이 되고, 흡입중간쯤부터 버닝이 꺼집니다.



새제품인데.. ㅠㅠ



어쩔 수 없이 파이어버튼으로 사용을 했는데...



조만간 또 칼리번 실버1대가 오고 있어서,



내부 구조를 파악할 겸 고장나면 말고... 하는 심정으로 유튜브랑 카페글에 이전 선배분들의 자료를 보면서 대충의 분해사진을 파악하고 직접 분해에 들어갑니다.



ㅎㅎㅎ



파이어버튼을 탈거한 후에, LED표시부만 조심히 잘  제거하면



안쪽회로를 아래로 쏙 뺄 수 있습니다.



분해해보니 왜 흡압센서가 잘 작동하지 않았는지 한눈에 빡~! 들어오네요.



흡압센서를 감싸고 있는 고무패킹이 찌그러져있더군요.



조립불량인거 같습니다. ㅠㅠ



일단 나중에 칼리번배터리가 수명을 다하더라도 배터리만 공수 할 수 있으면 수리해서 쓰려고 부품사진들도 이곳저곳 찍어두고



조심스레 찌그러진 흡압센서 패킹도 반듯하게 펴서 재조립.



조립은 분해의 역순이죠~!?



짠~~~ 조립을 완료하고 베이핑을 하니..



우와~~ 흡압센서가 정상작동하네요. ㅎㅎㅎㅎ



새제품이라 안에 액상이 누액되서나 그런거 없이 깔끔하네요.



이상 칼리번 분해기 끝~!!!



앞으로도 글쓰는 재미를 위해 해당정보가 유용하셨다면 추천과 댓글~~ 아시죠?

추천 17
  • 페이스북으로 보내기
  • 트위터로 보내기
  • 구글플러스로 보내기
1 2
  • b0
  • b1

댓글 28

싸이커스님의 댓글

싸이커스 쪽지보내기 자기소개 아이디로 검색 전체게시물 (221.*.106.235)
회원아이콘 @nookseo파이어버튼은 걸림쇠가 좌우로 배치되어 있어 위나 아래를 공략하시면 되고 비교적 탈거가 쉽습니다.

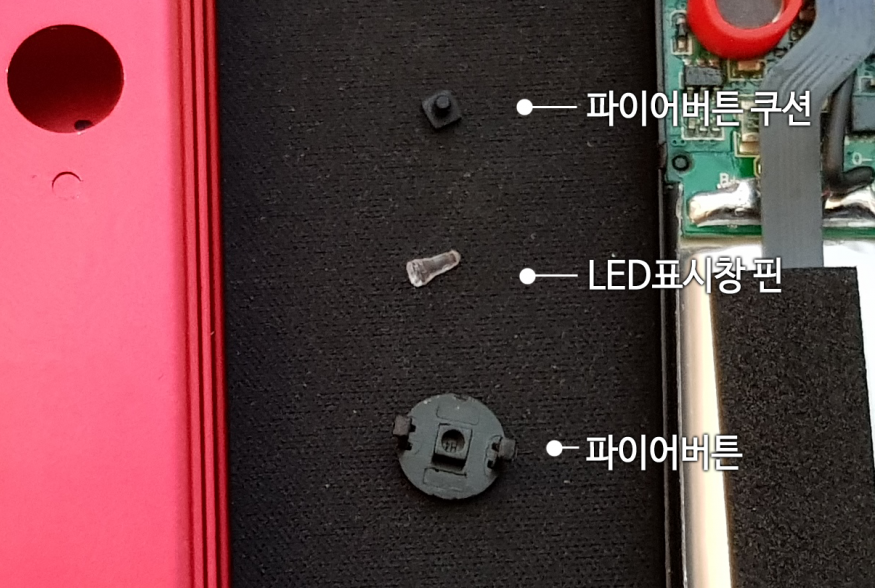

다만, LED표시핀은 삼각 쐐기모양처럼 생겼는데 대부분 분해하실때 이걸 깨먹죠. LED표시핀이 깨지면 재조립시에 내부회로와 알루미늄 케이스 고정을 못하니 조심해야 합니다. 일단 파이어버튼 탈거후 내부회로를 위아래로 조금씩 움직여서 LED표시핀이 움직이는지 보시고 핀이 빠지는 가운데위치에 놓고 칼로 조금씩 조금씩 들어올리면서 빼내야하는데 내부가 보이지 않으니 쉽지는 않을겁니다. 칼리번 분해시 LED 표시핀빼는게 핵심이라 젤 고난이도작업이예요. 보통의 전자제품에는 나사로 케이스를 고정하지만, 칼리번은 요 쐐기 하나로 제품을 고정시켰다고 생각하시면 됩니다. 파이어버튼이랑 LED표시창핀 확대사진 올려놨습니다.

싸이커스님의 댓글

싸이커스 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.179.167)
회원아이콘 @쌍마위에 댓글에 분해방법이 설명되어 있습니다. 사진을 보시고 칼로 조심조심 파이어버튼과 LED표시핀을 분해하시면 됩니다. 고정부가 제거되었다면 내부회로를 위에서 아래로 살살 밀어내시면 내부회로가
 아래로 빠집니다. 분해시 LED 핀이 깨지는 경우가 많은데 핀이 깨질경우 재조립시 내부회로가 고정되지 않습니다. 분해결과에 대한 책임은 본인에게 있습니다. 유의해서 작업하시기 바라며, 버릴각오가 아니라면 시도하지 마세요. 제대로 조립되었다면 유격이 발생하지 않아야합니다.

한예슬님의 댓글

한예슬 쪽지보내기 자기소개 아이디로 검색 전체게시물 (14.*.10.199)
회원아이콘 진짜 궁금했던 후기 올려주셔서 감사합니다....ㅎㅎㅎ
분해 할 때는 안쪽에 있는 것을 밑으로 밀어버리면 되는건가용?

평생마노님의 댓글

평생마노 쪽지보내기 자기소개 아이디로 검색 전체게시물 (211.*.149.152)
회원아이콘 많이들 궁금하실까봐 적어봅니다 !
일단 팟누수로 인해 흥건해도 안쪽으로 흘러들어갈 확률이 적은제품인것 같습니다.
상단 외벽쪽으로 오링이 결합되어있고 흡압센서는 분화구 처럼 살짝 쏟아올라져있어서 누수걱정은
덜수있는 제품이 아닌가 합니다 ! ㅎ
글보고 분해해서 구조를보니 누수에 안심이 생기네요 ㅎ
좋은 글 감사합니다 ㅎ
