자작 교반기 자료입니다.
페이지 정보
작성일15-03-16 09:50 5,953읽음본문
무작정 유튜브 동영상을 보면서 만들어 본 자작 자력 교반기입니다...

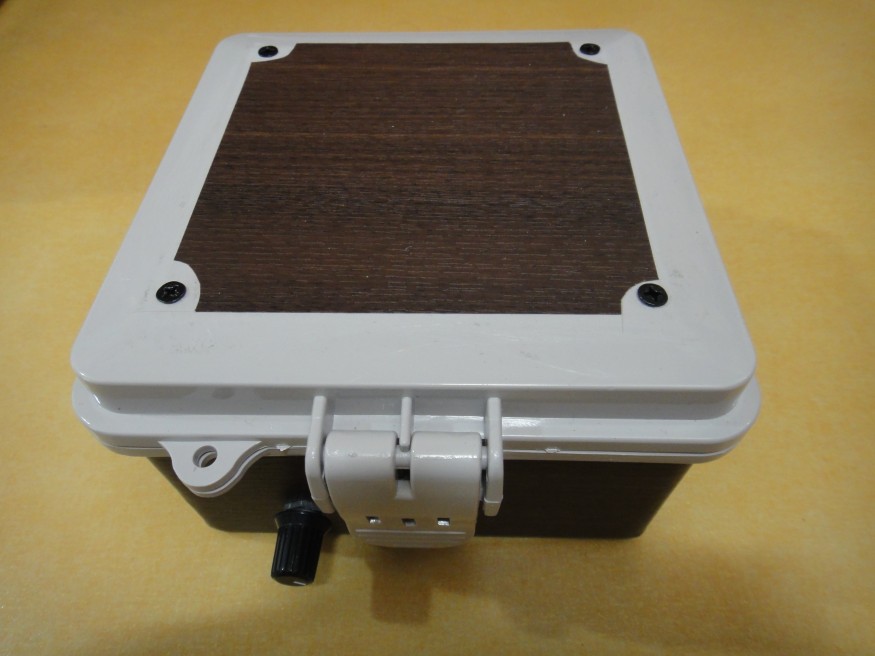

외부 박스는 열고 닫기 가능하게 되어있습니다.

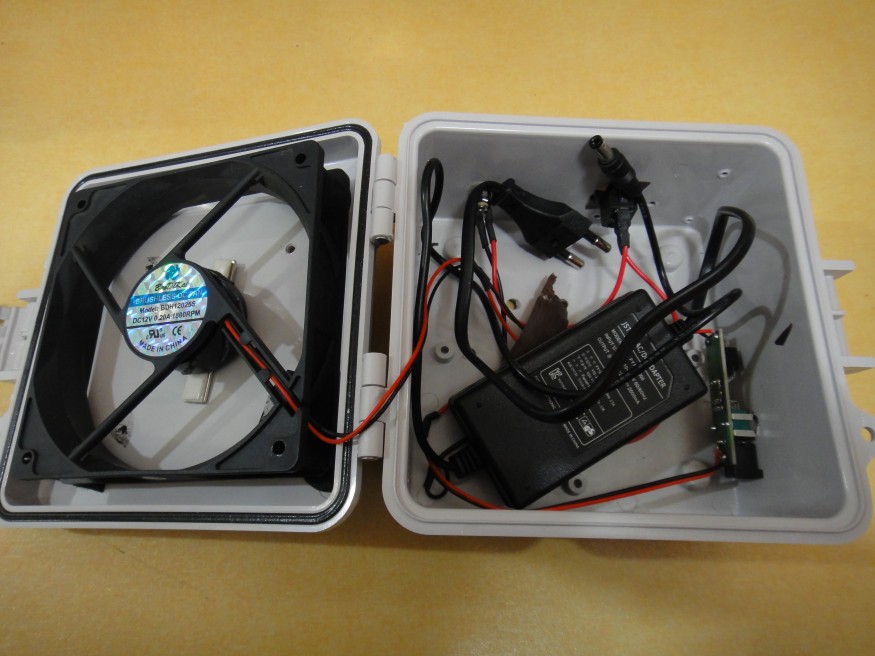

제가 사용한 팬쿨러가 DC용이라서 아답터가 필요한데 사용하지않을시... 아답터를 내부에 보관 가능합니다.

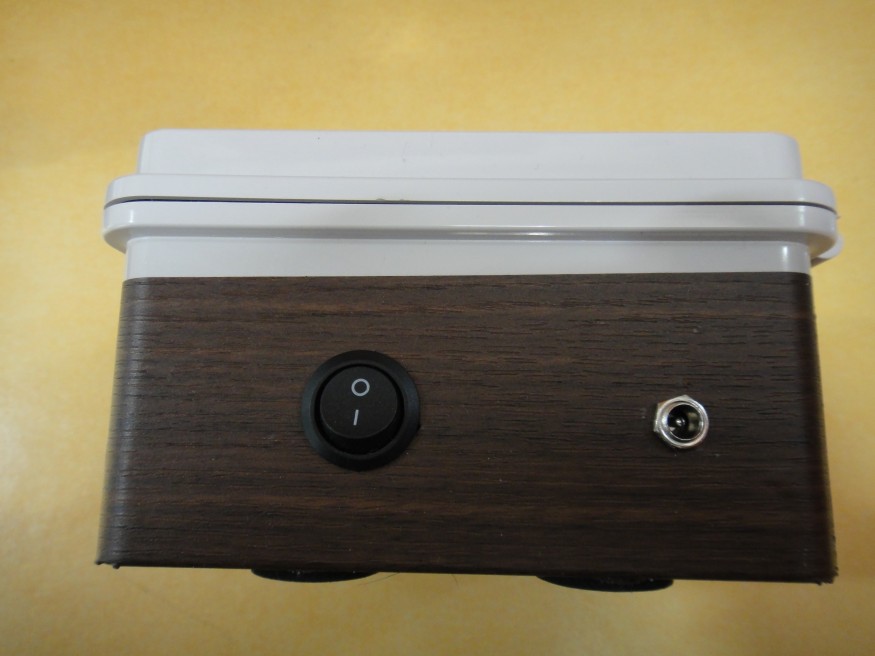

전원부와 아답터 연결부입니다.전원스위치는 전기부품 파는곳에서 900원인가에 구매했습니다.
아답터 연결부위는 팬속도조절기 구매할때 같이 구매해서 매립했습니다.

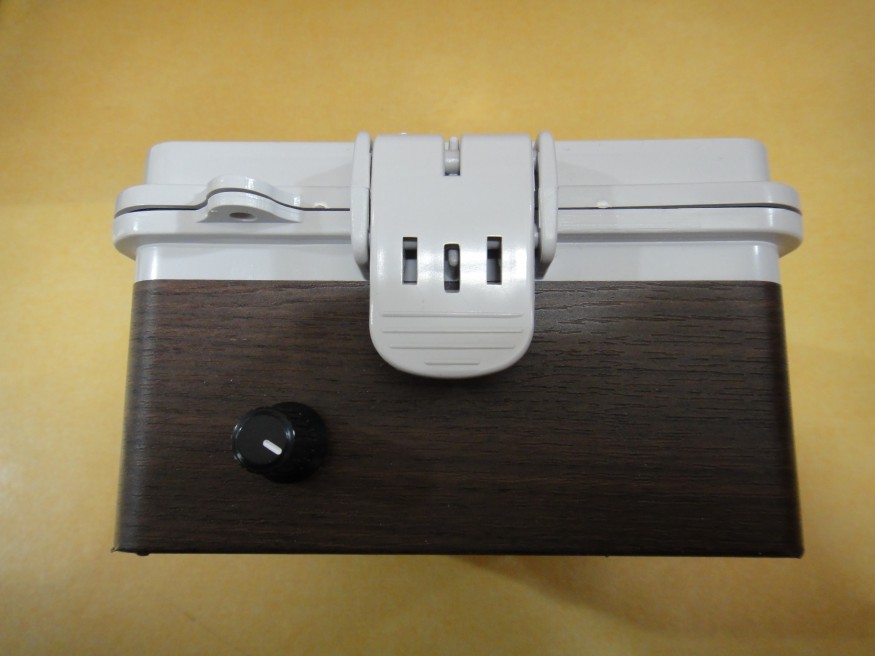

팬 속도 조절기부분입니다.내부에 매립후 외부에서 조절가능 하게 노브를 부착했습니다.

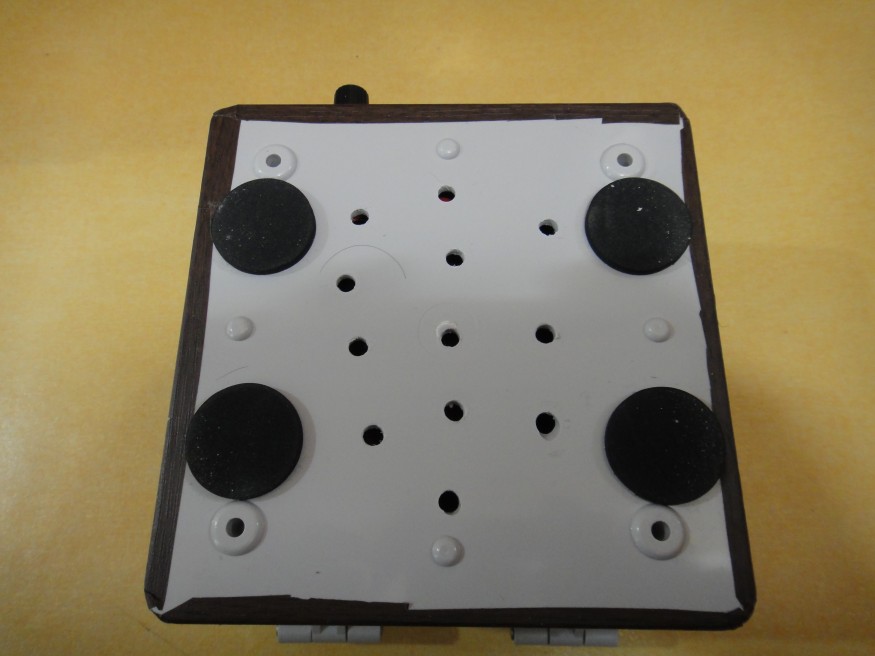

혹시나 몰라 바닥에 환풍기를 드릴로 뚫어주었습니다.

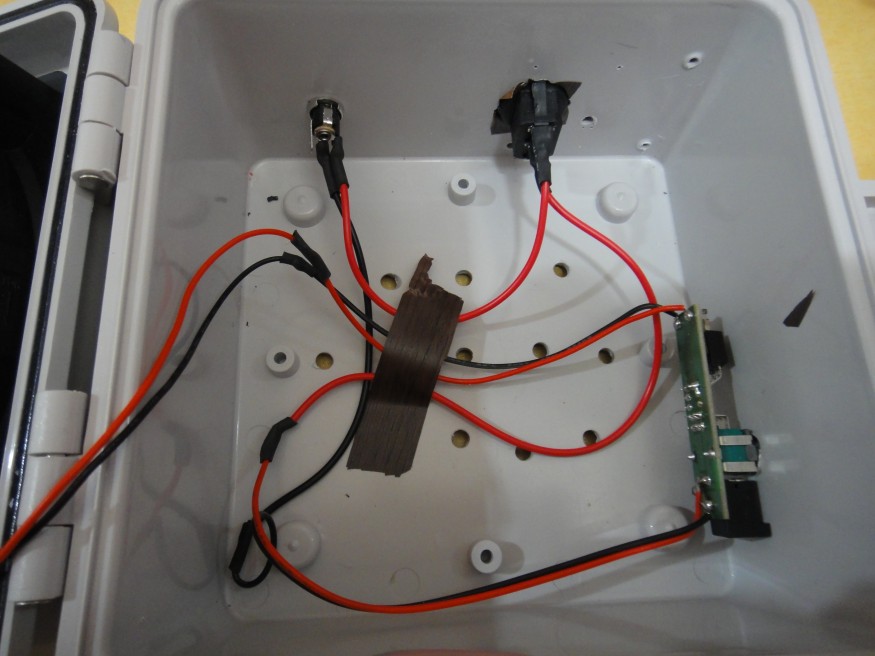

전체적인 배선입니다.
상당히 간단합니다.
위쪽은 아답터 연결부와 전원스위치부분이고 오른쪽은 팬 속도 조절기부분입니다.

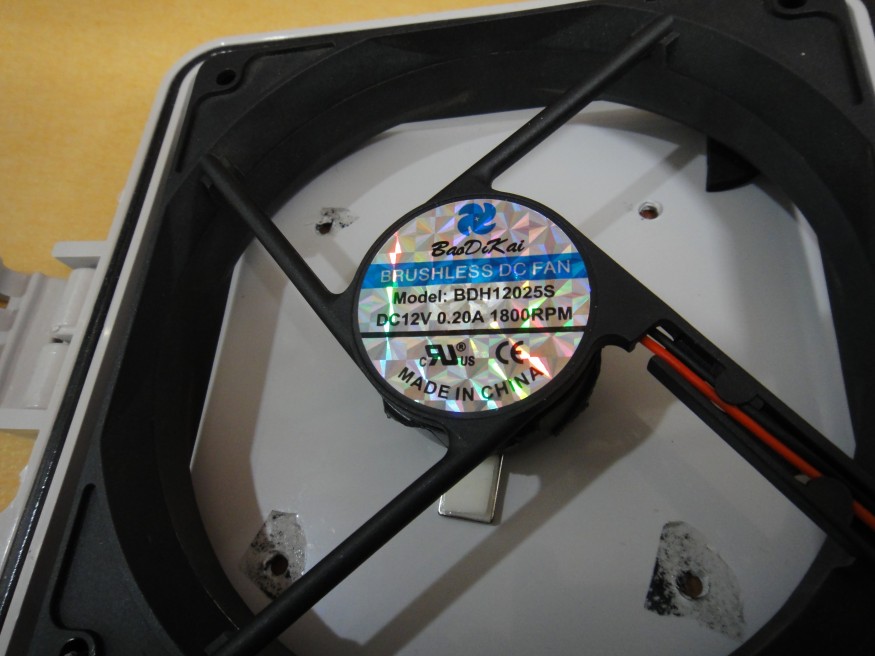

이녀석이 핵심적인 팬입니다.
사용안하는 PC의 파워에서 빼낸녀석입니다.DC 12V 0.2A 1800rpm입니다.
부착시 진동과 소음을 방지하기위해 패드를 덧대어 줬습니다.

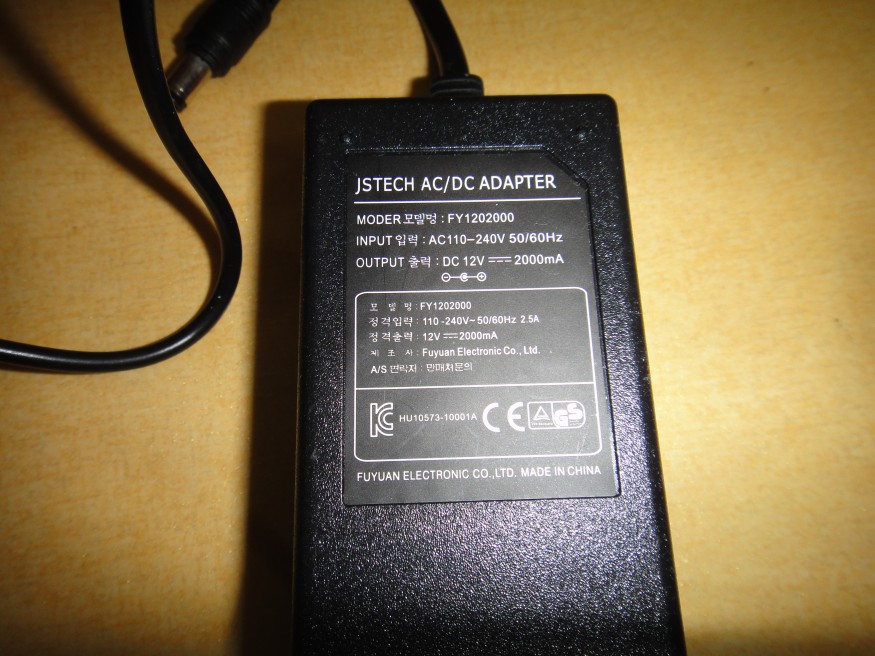

사용된 아답터입니다.
옥션에서 구매후 검색했습니다.DC12V 2A입니다.교반기 박스가 빠졌네요.
전기다 조명전문집에 가면 인클라우즈박스라는것입니다. 저는 6.000원에 구매 했는데...알아보면 더 저렴한 가격으로 구매가능합니다.

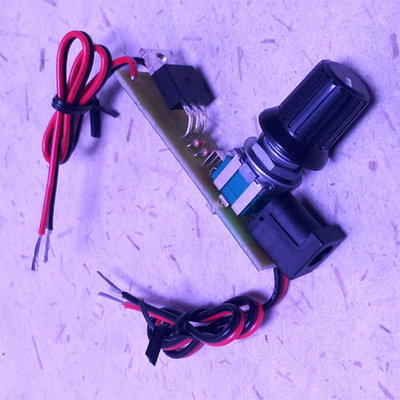

이 녀석이 팬 속도 조절기입니다...
옥션에서 검색하시면 쉽게 검색됩니다..
DC모터 기반으로 사용가능하시구요...
더 강력한 힘을 원하시면 AC모터를 사용해야하며...
AC모터 사용시에는 보통 조광기라는것을 사용하시면 됩니다..
Ac모터 사용할시에는 전원스위치가 조광기로 통합되며 조광기에 직접 전원선을 연결하기에 어답터도 생략됩니다.
물론 힘도 더 보장이 되는것이구요.
https://www.youtube.com/watch?feature=player_detailpage&v=IHvYnresdKY
딱 100mm교반 영상입니다....
