Boxer Mod D18J USB 충전여부확인답변.

페이지 정보

프리퀀스 쪽지보내기 자기소개 아이디로 검색 전체게시물

작성일15-06-18 01:04 2,052읽음

본문

안녕하세요 프리퀀스입니다.
현재 Boxer Mod D18J는 gingervaper에서 독점 판매중이라 '생강담배'싸이트에 채팅문의해봤습니다.


답변은.

hello.  No you can not use usb port for charging.  You would need balance charging board and there is no room in unit for that.
batteries must be swapped out to charge and use external charger

========================
(요약) 안돼...ㅋㅋㅋㅋㅋㅋㅋㅋ

===================================

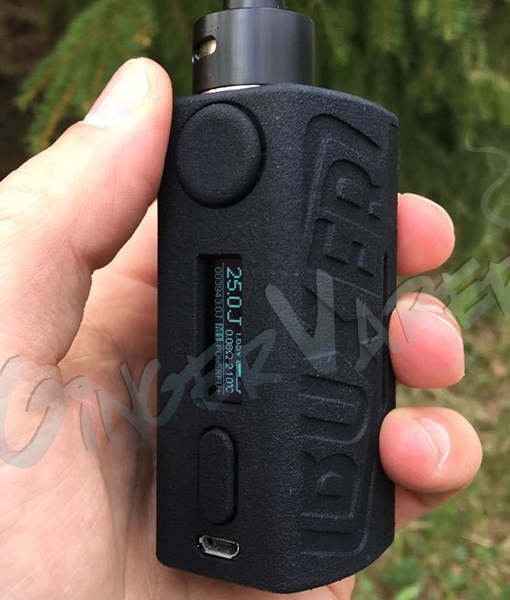

(원문 - Boxer Mod 150W DIY Kit with YiHi SX350J Temperature Control Chip)



•Powered by the 2nd generation YiHi SX350J mini processor

•Variable Joule & Variable wattage

•200°F-580°F /100℃-300℃

•Maximum Watts: 150W and future upgrades will be available

•Dual Battery 150W regulated, 170W in bypass mode (direct connection mode) allowing your device to become a mechanical mod

•Dual Battery 150W regulated based on 2 x 18650

•Output Voltage: 1.0 – 9.5 volts

•Resistance: 0.05 – 3.0 ohms

•Buck-Boost&Boost, DC-DC Converter

•Five modes: Powerful+, Powerful, Standard, Economy, Soft

•USB for software updates only, takes two (2) 18650 Batteries  <----요기..

•Plastic Nylon Body

•Ergonomic design

•Joules Display

•Rotary Display

•Gravity Sensor System (Adjust the wattage without the need of the +/- buttons)

•Upgradable software/chip

•Graphic User Interface

•Reverse Polarity, Output short, Low resistance, Low battery Voltage and Overheat protection

•OLED 0.91″ Screen

•Dimensions: 80.5mm x 41.5mm x 39.2mm (3.17″ x 1.63″ x 1.54″ appox.)

==========================================================================




잠시나마 생각해봤습니다.


USB 출력이 5볼트니까... 직렬구성시 7.4볼트인데 이 전압을 보강해줄수 있는 브리지회로등 보완사항이 없어 안되는게 아닐까...
사실상 직렬구성 시 저전압 상태로 봐야할듯한데...  오래걸리겠지만 될거같기도하구요...

최악은...  배터리가 더 크니 역류하지않을까... 싶기도하네요. 음..저도 전자공학인데.. 왜 하나도 기억이안나죠...ㅋㅋㅋ
(스파크가 튀지않는한....)



그냥 짧은 머리로 이리저리 생각해봅니다.



그나저나 이내용도 팁이 될수 있을까 해서 여기에 남겨봅니다.







추천 0
  • 페이스북으로 보내기
  • 트위터로 보내기
  • 구글플러스로 보내기

댓글 18

테디님의 댓글

테디 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @인쵸리조립을 하실때 병렬로 하던지 직렬로 하던지 선택이 가능하세요
저는 직렬로 셋팅해서 150w까지 나올수 있게 했고 병렬로 할경우 60W로 사용이 가능합니다.
병렬의 장점으로는 좀 더 오래사용 가능하다?? 정도일거 같네요

테디님의 댓글

테디 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @인쵸리아랫글에 답변이 안달려서 여기에 답니다..^^;;;
배터리 커넥터와 기판간의 연결방법만 바꿔주면 되기때문에 직렬이나 병렬 둘중에 선택하셔서 고르시면 됩니다 ^^
스위치를 넣어서 한번 전환이 가능하게 해볼려고 했는데... 스위치가 너무 크네요..ㅠㅠ

인쵸리님의 댓글

인쵸리 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @테디아~ 구글링을 해도 너무 복잡하네요..사서 그냥 도면보고 조립만하면되는줄알았더니ㅜㅜ
http://www.mondevape.com/en/kits/556-kit-sx350-j-60-120w-with-boxer-cradle-.html
이제품은 밸런스차져가 포함되있다는데 테디님꺼와는 다른건가요?
아!!그리고 선재굵기는 굵을수록 더 좋나요?

테디님의 댓글

테디 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @인쵸리답변을 자꾸 이상하게 달게 되네요..ㅠㅠ
밸런스차저는 이히사에서 칩판매시 같이 제공하고 있는 제품이에요
저도 메인칩만 사용하고 밸런스충전모듈은 그냥 서랍속에 보관중입니다..ㅎㅎㅎ
링크의 제품은 제가 가진거랑 비슷하다고 보시면 되요
칩을 잡아주는 크래들을 3d프린터로 뽑아낸 제품과 하몬드 케이스 및 기타 부속을 셋트로 판매하는겁니다.
다만 상부의 510커넥터와 전면부 크래들이 들어갈 홀가공은 직접해야합니다.
선재 굵기는 굵을수록 안정적이긴 한데 16게이지면 150W까지 허용되는 굵기일겁니다.
더 굵어질수록 좋긴 하지만 안에 집어넣고 꺾고 해야하는 그런 작업이 힘들어요 ㅎㅎ

인쵸리님의 댓글

인쵸리 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @테디홀가공은 직접해야하다니..테디님이 주문하신걸로 마음굳혀야겠네요..ㅋ
결론적으로 테디님과 같은 제품을 시켜도 제가 60와트 병렬로 설계하면 usb충전이 가능하다!
선재가 굵을수록 안정적이지만 배선에 어려움이있다!
이말씀이시죠~??
아! 그리고 혹시 만드는법 유툽 동영상같은거 있을까요? (60와트 병렬이면 제작과정이면 굳굳굳!!)

테디님의 댓글

테디 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @인쵸리지금 Gingervaper에서 모든 필요한 부속을 포함해서 판매중이니 선재는 고민안하셔도 될듯 합니다.
제작영상이라.....흠.....구글링 해봐도 잘 안나오네요...
만들어진지 얼마 안된 녀석이다보니...ㅠㅠ
제가 만들때 업무시간중에 몰래 만들다보니 사진을 충분히 촬영하지 못해서..
팁게에 보쓰짱님이 자세히 올려주신게 있으니 그글과 제가 올린글을 같이 보시면서 만드시면 될듯 합니다.

dixie님의 댓글

dixie 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @인쵸리배터리 +는 +끼리, -는 -끼리, 묶어서 기판의 +,-선에 연결하면 병렬 연결이고요.
1번 배터리의 +와 2번 배터리의 -를 각각 기판의 +,-선에 연결하고, 남아 있는 1,2번 배터리의 +,-단을 서로 연결해주면 직렬 연결이 됩니다.
알아보기 쉽게, 병렬 연결의 경우 배터리를 꽂았을 때 두 개의 배터리 모두 + 단이 위로 가게 합니다.
직렬 연결의 경우 각각의 배터리가 +,-단이 위로 가서 서로 엇갈리게 배열합니다.

인쵸리님의 댓글

인쵸리 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @테디궁금한게 모두 풀렸습니다!!
정성스런 답변 너무나도 감사합니다.
테디님같은분들때문에 이벱하는맛이납니다!!
다시한번 감사드립니다^^

인쵸리님의 댓글

인쵸리 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 뻥뚫리는 답변이에요!!!
병렬은 동일한두단을 연결하는것이군요..
직렬로 연결할시에 액정에 150와트가 끝으로 나온다면
병렬로 연결하면 액정에 60와트가 끝으로 표기되겠지요??

dixie님의 댓글

dixie 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @인쵸리예. 맞습니다.
병렬 세팅은 usb 충전이 가능하다는 게 장점이고, 직렬 세팅은 150와트까지 올릴 수 있는 여지가 있다는 게 장점이죠.
같은 세팅에서 동일한 와트로 베이핑할 경우, 배터리 지속 시간은 별 차이가 나지 않습니다.

인쵸리님의 댓글

인쵸리 쪽지보내기 자기소개 아이디로 검색 전체게시물
회원아이콘 @dixie그렇군요..직렬은150와트로 올라가나 usb충전불가.
병렬은 60와트이나 usb충전가능..
직렬과병렬 모두 예를들어 30와트 에서 3시간 베이핑시 배터리 소모량은 동일!
이 말씀이신거죠~?
