요즘 보쓰님께서 박서모드기를 많이 소개해주시면서...

비슷하지만 또다른 느낌에... 자작모드기 제작과정을 소개할까 합니다..^^



먼저 직접 만들면서 가장힘든부분위주로.. 설명을 드립니다..

쉬운부분 인터넷에서 다 해결할 수 있습니다... 하지만 해결이 안되는 부분은 고민을 해야합니다..



그 고민하는 시간을 줄여드린다는 개념으로 설명합니다..^^





1. 350J를 위한 재료들...

   - 가장 중요한것은  350J 칩셋입니다.. 350J 모드기를 만드는데 칩셋이 없으면 안되겠죠?

     (제가 구입한 곳은 베리튜브입니다.. 본진구매도 가능하니 본인에게 맞는곳에서 구입하시면 됩니다..^^)



   - 케이스..

     자작모드기에서 가장 많이 쓰이는게 해몬드계열 알루미늄 케이스 같습니다.. 알루미늄이라 가볍고 작업성도 용이합니다...

     박서케이스처럼 디자인 다 되어있는제품 아닙니다.. 실제로 이 케이스가공이 시간이 제일 많이 걸립니다...^^

     듀얼, 싱글에 따라서 케이스 다르게 골라야 합니다...

     듀얼시 1590B(제가 만든케이스입니다.) 싱글시 1590G(처음 이걸로 듀얼 만들려다가 시간만 잡아먹고 전면부 패널을 심하게 개조해야하는데.. 쉽지 않습니다..

                                                                  단 싱글은 이놈이 아주 제격입니다..^^)

     구입은 칩파는 곳에서 구입해도 되는데... 저같은 경우에는 엘레파츠에서 구매했습니다..^^



   - 510커넥터 ..

     팻대디, 베리튜브에서도 판매하니 검색해보시고.. 페댁에서도 판매합니다...

     (저는 베리튜브에서 칩구매할때 같이 구매했습니다..^^)



   - 스위치(파이어).. E-Switch Anti-Vandal - 16mm



     이건 디자인이 다양합니다... 본인이 원하는 디장인 검색후 구매하시면 되고요...

     전 베리튜브에서 구입하려다가...디바이스마트에서 구입했는데... 이유는 딱 하나 1만원짜리... 3-4천원에 세일중이라.. 그랬구요...

     베리튜브에서 판매하는 스위치와 똑같았습니다...^^



   - 스위치( +, - ) C&K Tact Switch



     똑딱이 같은 스위치를 많이들 쓰더군요... 요건 실제로 파이어 스위치로도 쓰입니다.. 선택은 본인이 하는것이구요...

     요것도 디바이스마트에서 구매했습니다..^^



   - 배터리 홀더 Keystone Dual Battery Sled 1048



     전 듀얼로 만들거라 저 제품만 3개 구매했는데.. 싱글로 하실분들은 저제품 싱글도 있으니... 구매하시면 되구요...

     요건 엘레파츠에서 구매했습니다...^^



   - 개조 스위치..(중요함)

     실제로 +, -버튼 스위치를 구매를 해놓고 쓸수가 없었습니다.. 왜냐구요? 350J칩셋은 DNA40칩셋처럼 스위치를 따로 뺄수있는 곳이 없습니다..

     조립이 되어있는 위치에 구멍을 뚫고 그것을 눌러주는 그런 스위치를 찾아야 하는데 쉽지 않습니다..  그래서 구매한 제품이 있습니다...

     공구상에서 sk핀 머리있는 3mm나 3.1mm구매하시면 됩니다.. 음 사진은...나중에 올리겠습니다..^^

     2개를 구매해야겠쬬..? ^^



   - 네오디움 자석..

     http://evape.kr/bbs/board.php?bo_table=tip&wr_id=6375&sfl=wr_name%2C1&stx=%EC%B9%B4%EB%A1%A0%EC%9D%98%EC%83%88%EB%B2%BD&sop=and

     따로 설명안해요 예전에 써놨던 글이 있어서 그곳에서 찾으면됨...^^



   - 배선..

     18게이지, 20게이지 배선만 있어도 됩니다..(2종류...)  배선 마감재인 수축튜브도 있으면 좋은데 쓸일이 별로 없더군요...ㅋ



   - 기타 필요한것들...

     인두기..(당연한것이죠? ㅋ ), 납과 페이스트(라고 가르쳐 주셨어요..^^(납을 잘달라붙게 해주는거라고 하더군요..있어도 되고 없어도 되는데 있는게 좋더군요.. 저      같은 아마츄어는  공구상에서 판매하며.. 안티프라민같이 생겼어요..^^)



     에폭시(마트에서 판매합니다...금속용으로 구매하시면 됩니다.. )



     페인트(본인이 원하는색상) 프라이머(알루미늄칠이 더 오래가기 위한 도구.. 페인트전에 칠해주고 페인트를 칠하면 됩니다..)

      페인트는 차량용 구매하시는것이 그냥 편합니다..^^광도 잘나구요..

      프라이머는 칠해주는것이 좋을듯합니다..살짝만 건드려도.. 그냥 벗겨져 버리네요.. ㅠ



     사포.. (600-1000방)..

     1000방으로도 아주 잘밀립니다... 좀더 쉽게 밀고자 하면 600방하시면 되고요... 그 아래로 밀면... 기스자국이 남으니.. 600방 아래로 밀게되면...

     다시 600방이나..1000방으로 기스를 없애주는 작업을 해야합니다... 안그럼 칠하고 나서 그 기스자국이 그대로 보입니다..^^



     빨래집게(좀 큰것..)

     작업과정 설명할때 이유를 말씀드림... 여러개 필요해요..ㅋ 전 다이소에서 2천원인가 3천원짜리 구매했습니다..





  -  구매 참조 사이트..

   http://www.varitube.com/  - 베리튜브

   http://www.protovapor.com/ - DNA40칩을 구매한 곳입니다..(라지스크린 판매해요..^^)

   http://www.devicemart.co.kr/  - 디바이스마트

   http://www.eleparts.co.kr/main/main.php - 엘레파츠







2. 작업.. 케이스...

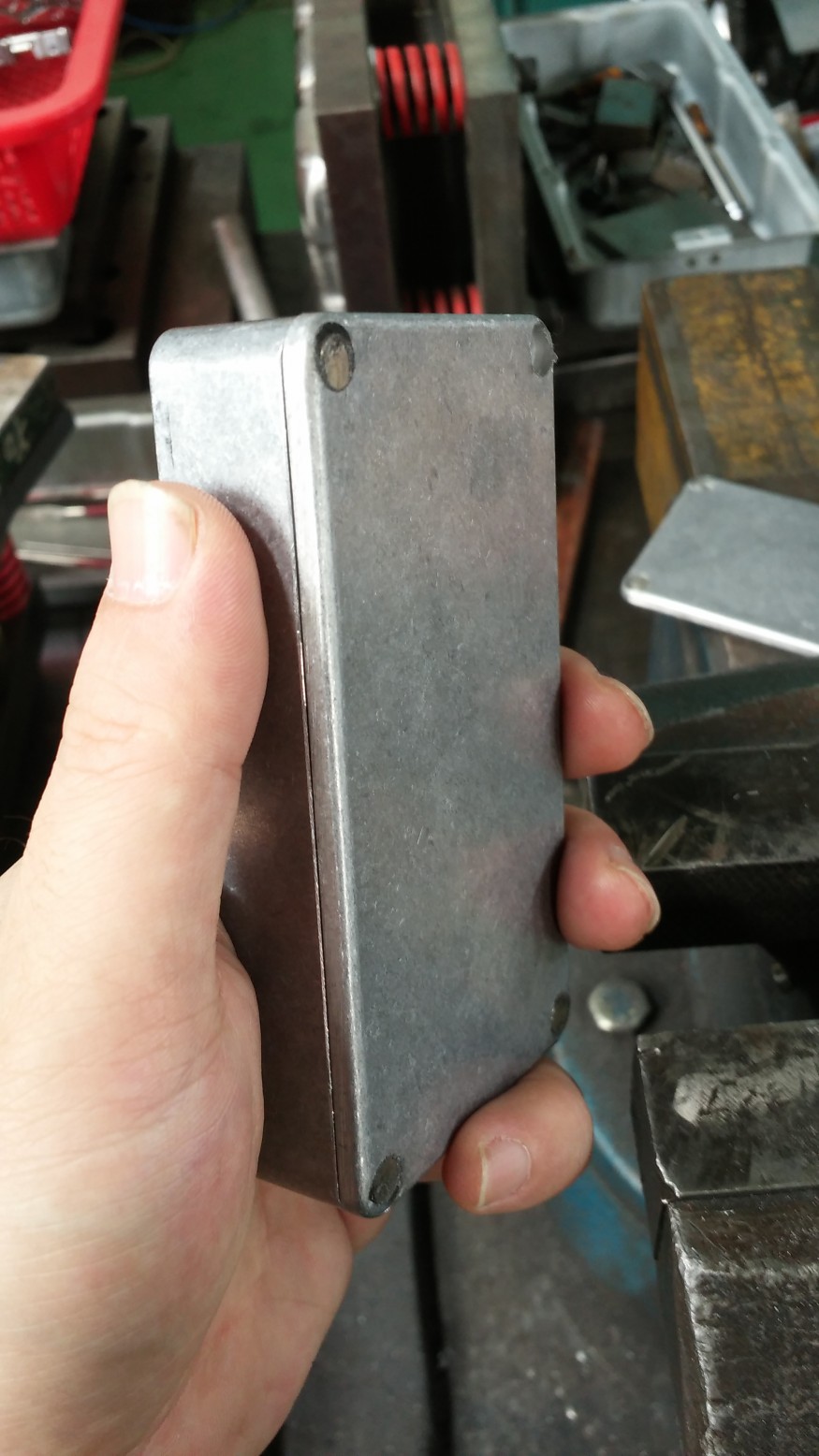

 1590B 제품의 박스 사이즈가 좀 큽니다.. (외측사이즈 기준으로 119*94*34) 이렇게 되는것으로 알고 있습니다.

위 사진의 아래가 원래 크기(뚜껑이 없을때.. 위쪽이 그 높이를 조금 잘라냈습니다.. 밑에 사진보면 선이 보이시죠? 그 만큼 잘라낸것이구요...

 잘라낸 사이즈는 350J칩과 dna40칩의 넓이와 같습니다.. 350j가 더 좁기때문에 더 얇게 잘라낼수 있었습니다..^^



아래 사진을 보시면 잘라내고난뒤 뚜껑을 닫은 사진과 잘라내기전 뚜껑을 닫은 두께 차이를 직접 보실수 있습니다...

확실히 잘라내주는게 조금이나마 그립감에도 좋습니다.. ㅋ(솔직히 그립감은 포기했었지만요..듀얼이라..^^)









그럼 케이스의 전체 높낮이 뚜껑까지 되었습니다.. 이제 350J칩을 장착할 곳에 구멍을 뚫어 줘야 하는데.. 이게 제일 시간을 많이 잡아 먹었습니다..

무슨 칩을 직접 케이스에 놓고 그림을 그릴수도 없는 노릇이고.. 그렇다고 도면을 yihi사에서 공식적으로 내놓은 것도 아ㅣ라서요..



실제로 매일같이 구글링이나 유튜브를 검색해서 lcd패널과 스위치구멍을 뚫는 작업을 어떤식으로 했는지 엄청 찾아 다녔습니다만... 해결을 보지 못했습니다..

그러던중 어느 사이트에서 받았던 아래 도면... 이걸 a4용지에 인쇄해보고 자로 측정해보니.. 실측사이즈가 나오더군요.. 아 감동의 눈물...^^;;

이것만.. 일주일이상 검색했다는 것이죠..^^;;

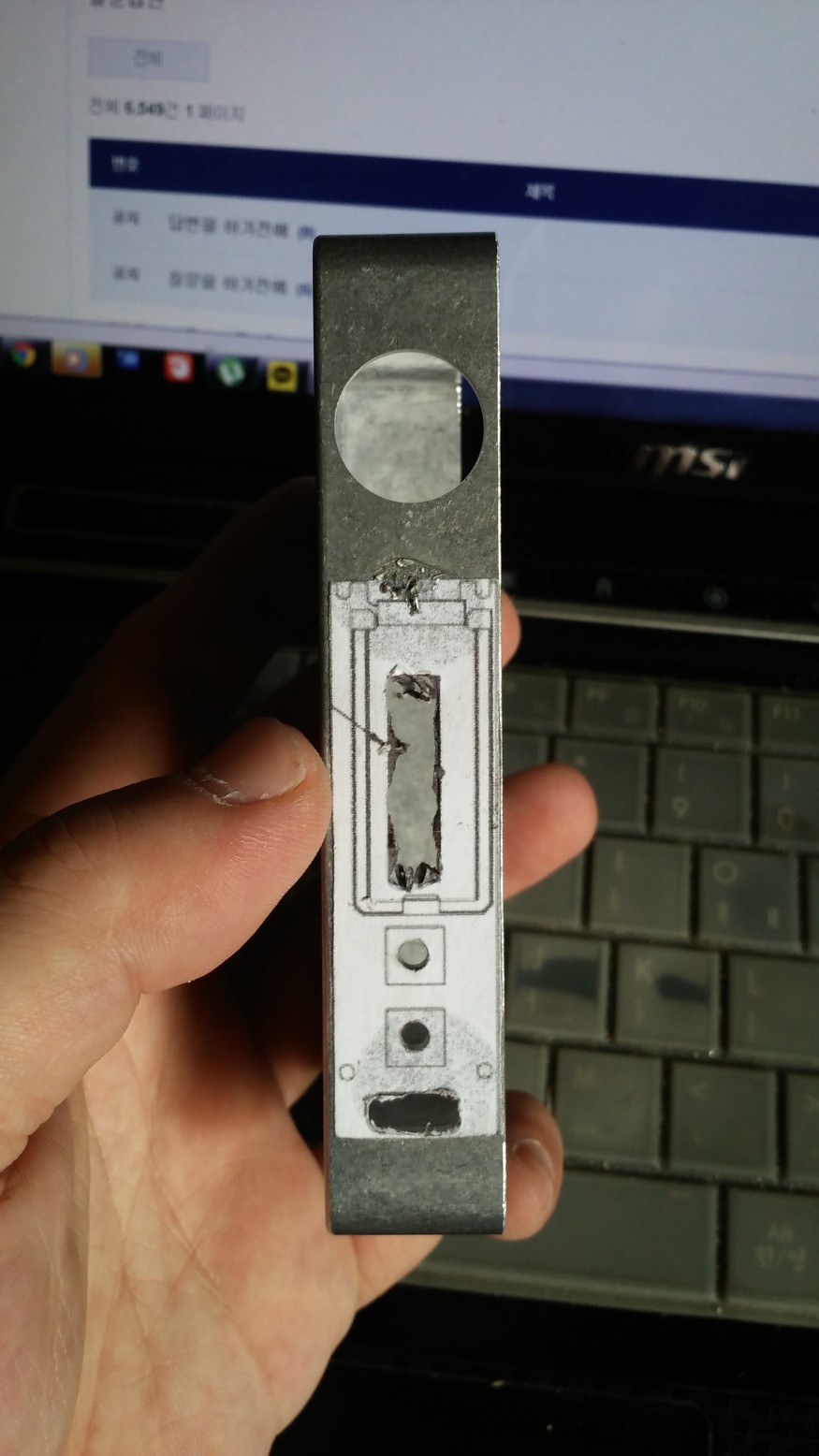

그리고 인쇄한것중 저렇게 오려서 케이스에 붙이고 그걸 토대로 구멍을 뚫기 시작했습니다...

안그럼 정확하게 위치를 못잡아서 정말 난감하답니다..^^



화면에 보이는 것처럼 음... 실제로 작업할때는 저 샷에서 오른쪽부분으로 더 많이 파줘야 해요..(실제 인쇄된 선보다...^^) ..

LCD창도 그렇고.. USB포트도 더 많이 밀어내야 정확하게 자리잡습니다...

마무리된 제품사진보면 왼쪽이 많이 남는것으로 보일겁니다..(usb포트구멍).. 칩이 똑바로 세워지지가 않아서 오른쪽을 계속 똑바로 세워질때까지 갈아내니...

왼쪽이 허전하게끔 좀 남더군요.. ㅠ



여기 까지 작업하시면 거의 끝났다고 보면 됩니다.. 이제 저 종이 떼어내고 조립을 해야하죠..^^



조립은... 510커넥터.. 파이어 스위치 그리고 칩셋을 고정시키고... 배터리 홀더를 마지막으로 고정시켜주세요... ^^

고정에는 에폭시를 사용했구요...510커넥터느 에폭시 사용없이 고정했지만.. 나머지부품은 에폭시로 고정했습니다...^^



그리고 업다운스위치는

http://evape.kr/bbs/board.php?bo_table=free&wr_id=355684&sfl=wr_name%2C1&stx=%EC%B9%B4%EB%A1%A0%EC%9D%98%EC%83%88%EB%B2%BD&sop=and



http://evape.kr/bbs/board.php?bo_table=free&wr_id=356623&sfl=wr_name%2C1&stx=%EC%B9%B4%EB%A1%A0%EC%9D%98%EC%83%88%EB%B2%BD&sop=and



이 두 게시글의 리플을 참조하시면 됩니다.. 사진도 있구요..  더 자세한 사진은...



아래 사진에 있는 SK핀을 위에 사진처럼 깍아내야 합니다... 칫수는 위에 링크에 보시면 리플에 나열해놨습니다..



저 31mm sk핀으로 업다운버튼 한거 보이시죠...

저걸로 하시려면.. 머리부분 두께가.. 0.8 - 1.0mm로 하시고 전체 기장(머리부터 전체길이는 5.3-5.5로 하시면 저사이즈 나옵니다..(버튼)
나중에 팁게에 설명을 하겠지만... 3.1mm sk핀 잘라낸 부분으로 28게이지 2-3바퀴 감아서  저 만들어놓은 버튼에 끼워줘야해요... 스프링 따로 살필요 없이...^^.. 그럼 어떤 자세에서도 버튼이 저 기본높이에서 더 튀어나오지도 들어가지도 않고 딱 항상 고정입니다..^^

문제는 모양만들기가 힘들다는것.. ㅠ 5mm정도라.. 바이스에 물리기도 힘들고... 와... 연마기도 사용안되고.. 그라인더로 하기에도 힘들고.. 힘닷는 정도까지... 둥글게 만들었는데도 맘에 안드네요...ㅠ ..  이부분..^^



자 제가 빨래집게를 구입하라는 이유를 아시겠나요? ㅋ



저는 전문적으로 전기를 다루는 사람이 아닙니다.. 하지만 제손은 두개지 3개나 4개가 아닙니다... 틀림없이 한손에는 인두기 다른손은 납을 들고

지져야 할때가 많습니다... 해외사이트에 보시면 전문가들이라 도구를 이용해서 선을 잡고 납땜하고 그러지요...



몇번의 작업을 위해서 그걸 구입하느니... 그냥 빨래집게를 이용하자는 생각으로 구입해서 저러고 작업했습니다..^^



그리고 조립전 배터리 홀더 만들어 놓은거 보이시죠... 듀얼 직렬이라서.. 아래쪽만 선으로 연결해놓은거...^^



조립전 도색마친 사진입니다.. 그래도 조립하면서 기스좀 나면서 보기 안좋은 부분도 있지만.. 도색후 3시간뒤 뚜껑 씌워본 모습은 좋았답니다..^^



위에서 설명한것처럼 510커넥터를 제외한 나머지는 에폭시를 이용해서 고정시켰습니다...

에폭시 자체가 엄청 빨리 굳기때문에... 조금씩 풀어서 사용하시기 바랍니다.. 많이 풀어놓고.. 스위치 고정시키고 칩셋고정시키고 하면...

그 고정되는 시간에는 작업을 못하는데.. 그 고정되는 시간동안 사용하지 않고 풀어서 놔둔 에폭시도 같이 굳어버린다는 사실... 결국 못써요..ㅋ

테두리 위주로 LCD패널에 영향을 안주는 범위... 그리고 케이스 하단과.. 칩셋하단은 서로 밀찰이 되기때문에... 그 부위를 집중적으로 에폭시로 고정 시켰습니다...

고정후 업다운버튼을 눌러보니.. 아주 특특하게 고정되어서 만족감..^^

나머지는 배터리홀더 고정시키고 배선만 납땜해서 서로 연결해주면 됩니다..(이부분은 보쓰님의 박서모드조립과 겹치는 부분입니다..)

그래서 설명안하고 뺐어요..^^

모두 폰카라 화질이 영 구립니다.. 죄송하구요..^^

혹시 자작으로 직접 만들면서 저처럼 좌충우돌 하시는분들 시간 절약하시라고... 올려봅니다..^^

마무리 안좋다고 욕하지는 마셔요..ㅋ 그래도 고생많이한 제품인데..^^

담번작업하면.. 더 잘만들수 있을거 같은 느낌이지만.. 일단..350J는 아주아주..후에..ㅋ

하나하나씩 접근해야죠..^^

다음번에는 ...DNA40 제품으로 올려보아요..^^  그뒤에는 자작 가변^^
