안녕하세요!
전에 스퀑크 디스플레이 수리 했다고 글을 올렸더니
그 글을 보고 이베이프 회원님이 포기하는 심정으로 도움을 요청하셔서 될지 안될지 모르지만 택배로 물건을 받아 수리를 진행해보았슴니다.
공교롭게 같은 블랙 색상의 닷 100w 네요 ㅎㅎ
혹시나 제꺼 수리하다 실수 할 걸 대비해서 여분으로 시킨 디스플레이가 남아 그걸로 도와드릴수 있었네요
증상은 똑같습니다.
파이어 버튼을 누르면 희미하게 디스플레이가 들어오며
정상적으로 파이어 동작은 하는 상황입니다.

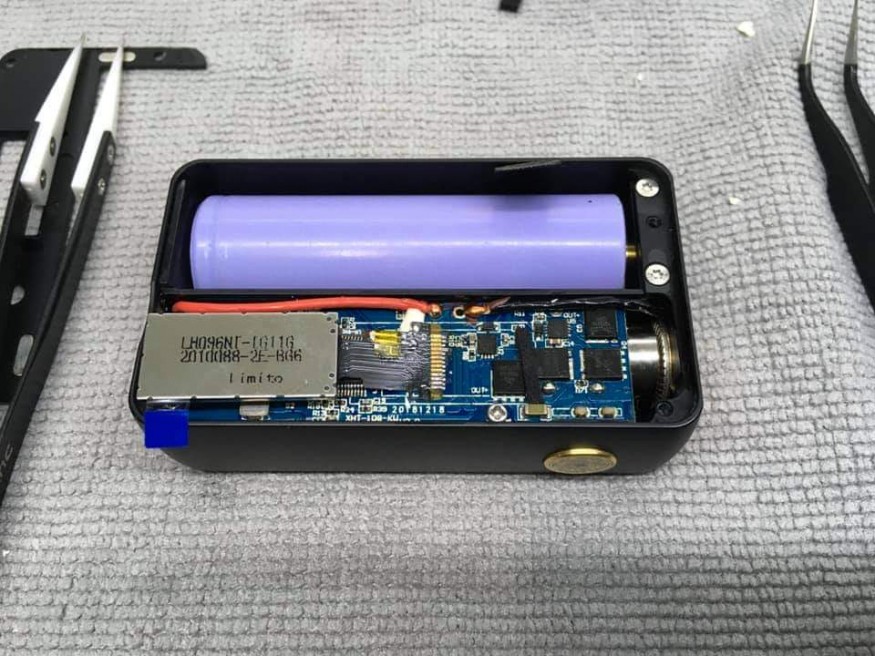

디스플레이 쪽 판넬을 들어내고
PCB에 묻어 있는 액상을 잘 닦아준후
잘 말리고 디스플레이 플렛케이블 납땜부를 가열하여

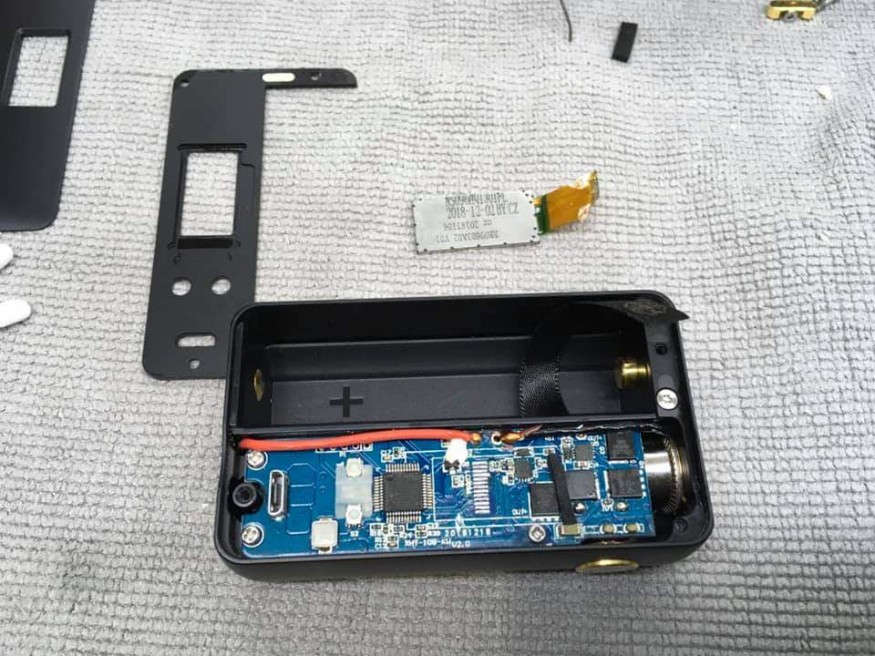

정상적으로 들어오지 않는 디스플레이를 제거합니다.
기판접점부에 납을 옆에 단자와 붙지 않을정도로만
조금씩 더 올려 줍니다.
(그래야 이후에 새로 올리는 디스플레이 납땜이 쉬워집니다)
새로운 디스플레이 커넥터를 아주 약간 접점부를 덜 덮도록
잘 맞춰 주고 눌러준뒤 덜덮는 부분 첫번째 핀부터 납땜해줍니다.
이후에 순서대로 다 땜질을 해준뒤 핀이 순서대로 잘 붙었는지 확인합니다.

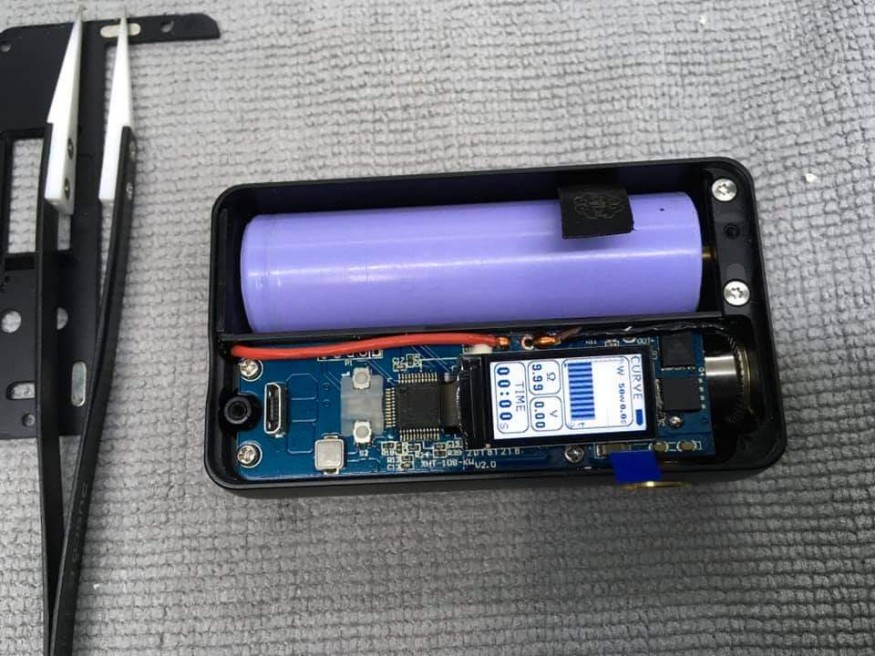

배터리를 넣고 정상적으로 디스플레이 되는지 확인 하면 완료!
정보표시는 정상적으로 되지만... 역시나 색상이 맞지 않네요...ㅠ

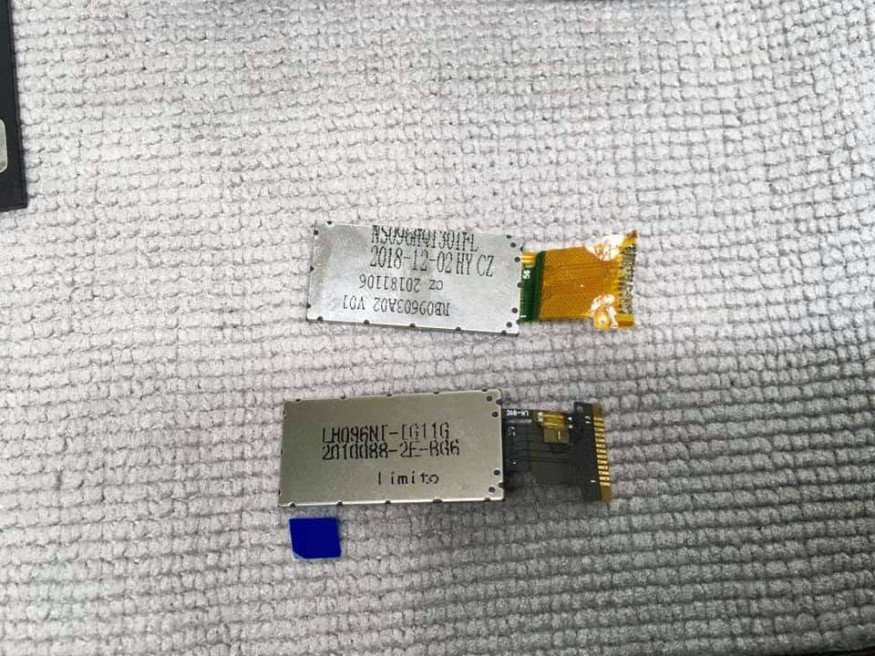

새로운 디스플레이의 핀 배열이 기존의 디스플레이 핀배열과 다른게
맞는걸로...확신합니다....
하지만 디스플레이가 나오지 않아서 쓰지 못하는 것보다는
100배 1000배 낫다는 자기위안을 한뒤 만족합니다.
배터리를 넣고 정상작동 하는지 확인하면 끝!!!
이로써 버려지는 닷100w를 또 하나 살냈네요 ㅎㅎ
다행입니다.
전에 스퀑크 디스플레이 수리 했다고 글을 올렸더니
그 글을 보고 이베이프 회원님이 포기하는 심정으로 도움을 요청하셔서 될지 안될지 모르지만 택배로 물건을 받아 수리를 진행해보았슴니다.
공교롭게 같은 블랙 색상의 닷 100w 네요 ㅎㅎ
혹시나 제꺼 수리하다 실수 할 걸 대비해서 여분으로 시킨 디스플레이가 남아 그걸로 도와드릴수 있었네요
증상은 똑같습니다.
파이어 버튼을 누르면 희미하게 디스플레이가 들어오며
정상적으로 파이어 동작은 하는 상황입니다.
디스플레이 쪽 판넬을 들어내고
PCB에 묻어 있는 액상을 잘 닦아준후
잘 말리고 디스플레이 플렛케이블 납땜부를 가열하여
정상적으로 들어오지 않는 디스플레이를 제거합니다.
기판접점부에 납을 옆에 단자와 붙지 않을정도로만
조금씩 더 올려 줍니다.
(그래야 이후에 새로 올리는 디스플레이 납땜이 쉬워집니다)
새로운 디스플레이 커넥터를 아주 약간 접점부를 덜 덮도록
잘 맞춰 주고 눌러준뒤 덜덮는 부분 첫번째 핀부터 납땜해줍니다.
이후에 순서대로 다 땜질을 해준뒤 핀이 순서대로 잘 붙었는지 확인합니다.
배터리를 넣고 정상적으로 디스플레이 되는지 확인 하면 완료!
정보표시는 정상적으로 되지만... 역시나 색상이 맞지 않네요...ㅠ
새로운 디스플레이의 핀 배열이 기존의 디스플레이 핀배열과 다른게
맞는걸로...확신합니다....
하지만 디스플레이가 나오지 않아서 쓰지 못하는 것보다는
100배 1000배 낫다는 자기위안을 한뒤 만족합니다.
배터리를 넣고 정상작동 하는지 확인하면 끝!!!
이로써 버려지는 닷100w를 또 하나 살냈네요 ㅎㅎ
다행입니다.
